Datos del producto:
|
| Voltaje nominal (Potencia): | 800V CA/CC | Tensión nominal (Señal): | 24V AC/DC |
|---|---|---|---|
| Corriente nominal (Potencia): | El valor de las emisiones de CO2 de los vehículos de las categorías M1 y N2 será el valor de las emi | Corriente nominal (Señal): | 2A (0,5 mm2) |
| Resistencia dieléctrica (potencia): | CA 3000V | Resistencia dieléctrica (señal): | CA 1000V |
| Temperatura de funcionamiento: | -40°C a +125°C | IP Rating: | IP67 & IP6K9K |
| Protección a prueba de contacto: | IPXXB | Rango de cable compatible: | 4mm² ~ 6mm² |
| Interbloqueo de Alto Voltaje (HVIL): | Sí | Bloqueo secundario: | Sí |
| Prueba de errores: | Diseño Poka-Yoke | EMI Shielding: | 360° Shielding |
| Aplicaciones principales: | OBC, compresor de aire, PTC, PDU |
Seguridad Superior por Diseño: Cuenta con un Interbloqueo de Alto Voltaje (HVIL), un conector de bloqueo secundario mecanismo y contactos a prueba de contacto para garantizar la máxima protección durante la manipulación y el funcionamiento. El diseño Poka-yoke (a prueba de errores) evita el acoplamiento incorrecto, protegiendo su equipo de alto valor.
Alto Rendimiento y Potencia: Diseñado para ser un potente conector de alta corriente, manejando hasta 40A en sus líneas de alimentación. Con una tensión nominal de 800V CC, está construido para los exigentes requisitos energéticos de los vehículos eléctricos modernos y los sistemas industriales.
Fiabilidad Robusta y Resistente: Construido para soportar las condiciones más duras con una clasificación de conector impermeable IP67 e IP6K9K, lo que garantiza una protección completa contra el polvo y la inmersión en agua. Funciona a la perfección en temperaturas extremas de -40℃ a +125℃.
Integridad Completa de la Señal: Ofrece un blindaje de 360° para proteger contra la interferencia electromagnética (EMI), asegurando que las dos líneas de señal dedicadas proporcionen una comunicación clara e ininterrumpida para los diagnósticos y controles de su sistema.
Versátil conector de alimentación de 4 pines: Con dos contactos de alimentación y dos de señal, este conector es una solución flexible para una amplia gama de aplicaciones, desde cargadores a bordo (OBC) hasta PDU y compresores de aire acondicionado.

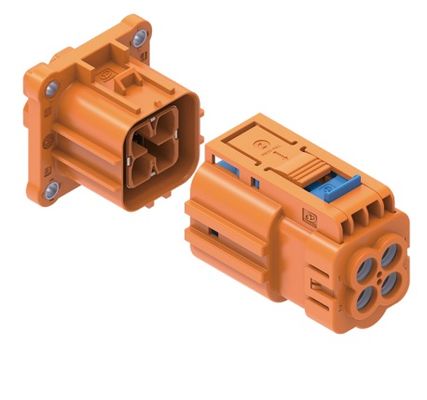

Conozca el Neopower Conector de Alto Voltaje, su solución principal para conexiones de alimentación seguras y fiables en entornos exigentes. Diseñado por nuestro equipo de expertos y fabricado en nuestras instalaciones de Dongguan, China, este conector está diseñado no solo para cumplir con los estándares, sino para brindarle total tranquilidad.
En el mundo de los vehículos eléctricos y los sistemas industriales de alta potencia, la seguridad no es opcional. Por eso construimos este conector EV con múltiples capas de protección. La función de Interbloqueo de Alto Voltaje (HVIL) actúa como un circuito de seguridad crítico, mientras que el bloqueo secundario garantiza que la conexión permanezca segura incluso bajo vibraciones intensas. Su diseño a prueba de contacto significa que es seguro de manipular, protegiendo a los técnicos del alto voltaje.
La potencia y el rendimiento son el núcleo de este conector automotriz. Es capaz de transportar hasta 40A de corriente a una alta tensión de 800V, lo que lo convierte en la elección perfecta para su cargador a bordo (OBC), calentador PTC o unidad de distribución de energía (PDU). El blindaje de 360 grados garantiza que las transmisiones de señal sensibles estén protegidas del ruido eléctrico común en aplicaciones de alta potencia, lo que garantiza que sus sistemas funcionen sin problemas.
La durabilidad está garantizada. Con una clasificación de conector IP67 de primer nivel, está completamente sellado contra el polvo y se puede sumergir en agua, lo que lo hace ideal para cualquier aplicación donde la exposición a los elementos sea una preocupación. Ya sea que esté diseñando un vehículo eléctrico de próxima generación o una máquina industrial robusta, el Neopower Conector de Alto Voltaje ofrece la seguridad, la fiabilidad y el rendimiento que necesita.
¿Necesita una solución personalizada? Podemos adaptar este conector para satisfacer los requisitos específicos de su proyecto. Póngase en contacto con Neopower hoy mismo para saber cómo podemos impulsar su innovación.
| Especificación | Detalles |
| Tensión Nominal (Potencia) | 800V CA/CC |
| Tensión Nominal (Señal) | 24V CA/CC |
| Corriente Nominal (Potencia) | 30A (4mm²), 40A (6mm²) |
| Corriente Nominal (Señal) | 2A (0.5mm²) |
| Resistencia Dieléctrica (Potencia) | 3000V CA |
| Resistencia Dieléctrica (Señal) | 1000V CA |
| Temperatura de Funcionamiento | -40°C a +125°C |
| Clasificación IP | IP67 e IP6K9K |
| Protección a Prueba de Contacto | IPXXB |
| Rango de Cable Compatible | 4mm² ~ 6mm² |
| Interbloqueo de Alto Voltaje (HVIL) | Sí |
| Bloqueo Secundario | Sí |
| A Prueba de Errores | Diseño Poka-yoke |
| Blindaje EMI | Blindaje de 360° |
| Aplicaciones Principales | OBC, Compresor de Aire, PTC, PDU |
P: Con 800 voltios, la seguridad es mi mayor preocupación. ¿Cómo protege este conector mi equipo y mi equipo?
A: Gran pregunta, y estamos en la misma página. La seguridad es primordial. Este conector está repleto de características que le respaldan. Piense en ello como un sistema de seguridad de tres niveles.
Primero, tiene el Interbloqueo de Alto Voltaje (HVIL), que es una forma elegante de decir que el conector tiene un circuito de "pre-verificación" que asegura que todo esté seguro antes de que fluya la gran potencia. Segundo, nuestro diseño Poka-yoke hace que sea físicamente imposible enchufarlo de la manera incorrecta, sin momentos de "ups" aquí. Finalmente, el mecanismo de conector de bloqueo secundario le da ese clic adicional de seguridad, por lo que se mantiene en su lugar y no se afloja por vibración. Está diseñado para la tranquilidad.
P: ¿Puede este conector realmente soportar entornos hostiles? ¿Qué significa realmente "IP67" para mí?
A: Absolutamente. Diseñamos esto para que sea un verdadero componente de "ajustar y olvidar". Cuando decimos que es un conector IP67, queremos decir que está completamente sellado del mundo exterior.
Entonces, en términos del mundo real, puede pensar en ello así: ya sea que esté lidiando con un taller polvoriento, caminos traseros embarrados o un lavado a alta presión, nada entrará. Es un conector impermeable que se ríe de la lluvia, las salpicaduras y la suciedad. Mantendrá su energía fluyendo de manera confiable, sin sudar.
P: ¿Qué lo convierte en un "conector de alta corriente"? ¿Cuáles son sus límites?
A: Aquí es donde la ingeniería realmente brilla. Este conector es una bestia cuando se trata de la entrega de energía. Está clasificado para manejar 40 amperios continuos en sus pines de alimentación, lo cual es un asunto serio para componentes exigentes como motores y cargadores. Es un verdadero conector de alta corriente diseñado no solo para manejar, sino para prosperar bajo cargas pesadas sin sudar (ni sobrecalentarse). Esta capacidad de alto rendimiento es lo que lo convierte en un conector de 800V tan confiable para los sistemas de energía de próxima generación.
P: ¿Es esto solo un conector EV, o puedo usar sus 4 pines para otros proyectos?
A: Si bien es un jugador estrella en el mundo de los vehículos eléctricos, definitivamente no es un pony de un solo truco. La configuración del conector de alimentación de 4 pines es lo que lo hace tan versátil. Obtiene dos pines grandes para alimentación de alta corriente y dos pines más pequeños para señales. Esto es perfecto para dispositivos "inteligentes" que necesitan comunicarse mientras consumen energía, piense en diagnósticos, monitoreo de temperatura o actualizaciones del estado del sistema. Entonces, ya sea que esté construyendo una máquina industrial personalizada o un proyecto automotriz de alta tecnología, su flexibilidad es una gran ventaja.
P: ¿Qué pasa si mi proyecto tiene requisitos únicos? ¿Ofrecen personalización?
A: ¡Sí, lo hacemos! Sabemos que lo que está disponible en el mercado no siempre es perfecto. Nuestro equipo está ubicado aquí mismo en nuestras instalaciones de Dongguan, y estamos listos para trabajar con usted para adaptar este conector a sus necesidades específicas, ya sea una modificación en la longitud del cable u otras especificaciones.
¡Esperamos que esto aclare las cosas! El Neopower Conector de Alto Voltaje es realmente una solución de primer nivel para cualquiera que necesite entregar energía seria de manera segura y confiable. Si tiene más preguntas, no dude en comunicarse con nuestro equipo.
NeoPower se dedica a conectores y cables impermeables de alto voltaje/alta corriente, aplicables para paquetes de baterías de nueva energía, vehículos eléctricos, maquinaria pesada, conexión industrial, sistema de transmisión, almacenamiento de energía solar/eólica, red inteligente, AGV, etc.
Neopower tiene dos bases de fabricación ubicadas en Huizhou, provincia de Guangzhou, para conectores de carcasa de plástico, y en Changzhou, provincia de Jiangsu, para conectores de carcasa de metal, respectivamente. Con una rica experiencia y una gestión de alto estándar, Neopower ofrece productos de alta calidad y excelentes servicios a clientes de todo el mundo.
La empresa ha aprobado el sistema de control de calidad IATF 16949:2016, ISO 9001:2015, y sus productos están aprobados por CE, TVU, RoHs.
