Datos del producto:
|
| Insulation Resistance: | 1000MΩ min | Operation Temperature: | -40℃ ~+85 ℃ |
|---|---|---|---|
| Working Pressure: | 0.5~1.6 Bar | Mating Cycle: | ≥100 times |
| Operation Te: | -40℃ ~ +125℃ | Current Rating: | Up to 150A |
| Cpa: | With | Voltage Rating: | Up to 600V |
| Mounting Style: | Panel Mount or PCB Mount | Shell Materials: | Plastic |
| Shielded Efficiency: | 70dB( 10KHz-5Mhz) 65 dB(5MHz-500MHz) | Salt Spray Re: | 144H (Mated) |
| Product Series: | FSP8.0 | Locking System: | CPA/TPA (Yes, typically with CPA/TPA) |
| Certifications: | UL, CSA, RoHS |
Características clave:
Descripción del producto

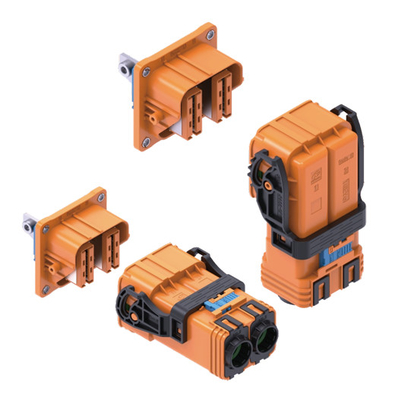

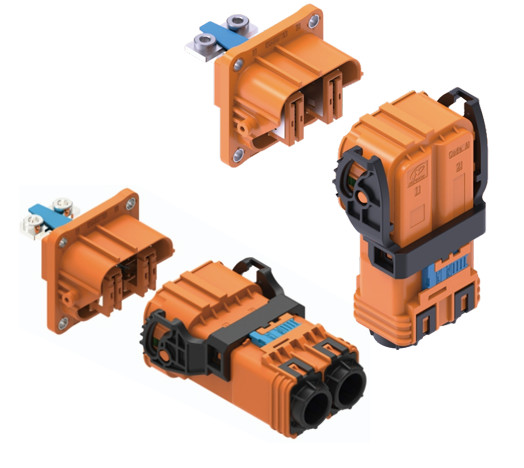

El Nuevo PoderConector de 2 pineses una solución de última generación diseñada para sistemas de alto voltaje y corriente en vehículos eléctricos y aplicaciones industriales.controladores de motor, y unidades de distribución de energía (UDP), esteconector de alimentación híbridoProporciona una interfaz única y robusta para la transmisión de potencia y señal, garantizando una fiabilidad y un rendimiento sin precedentes.
Construido para la seguridad y la durabilidad, el conector integra múltiples características avanzadas.El circuito de bloqueo de alta tensión (HVIL) y los contactos a prueba de tacto protegen a los técnicos y operadores de los peligros de alta tensión, mientras que la cerradura secundaria proporciona una seguridad adicional contra la desconexión accidental debido a vibraciones o impactos.una característica crucial en conjuntos complejosEste conector no sólo es potente, sino también excepcionalmente resistente.
Con una calificación superior IP67 e IP6K9K, esteconector de batería impermeableProspera en los ambientes más duros, proporcionando una conexión confiable incluso cuando está expuesto al agua, la suciedad y el polvo.El blindaje de 360° es esencial para mantener señales limpias para los pines de señal 2A/24V integradosEl sistema de cableado de alta tensión, que es crítico para sistemas con electrónica sensible como los controladores de motores, es la opción definitiva para aplicaciones que exigen un flujo de potencia máximo.
Elige la nueva energía de alta tensiónConector de 2 pinesContacte con nosotros hoy para descubrir cómo nuestras soluciones de conectores avanzados pueden impulsar su innovación.
| Atributo | Valor |
| Corriente nominal (potencia) | El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de la temperatura de los motores de combustión renovables. |
| Corriente nominal (señal) | 2A (a 0,35 mm2) |
| Voltagem nominal (potencia) | 1000 V de corriente alterna |
| Válvulas de carga de los motores de las categorías M1 y M2 | 24 V AC/DC |
| Calificación de protección | Se aplicarán las siguientes medidas: |
| Temperatura de funcionamiento | -40 °C a +125 °C |
| Rango de cable compatible | 70 mm2 a 95 mm2 (potencia) |
| Características de seguridad | El sistema de retención de energía de alta tensión (HVIL, High Voltage Interlock), a prueba del tacto (IPXXB) |
| Seguridad de la conexión | Función de bloqueo secundario, Poka-yoke |
| Protección | Protección EMI de 360° |
| Resistencia dieléctrica (potencia) | Se aplicarán las siguientes medidas: |
| Resistencia dieléctrica (señal) | Se aplicarán las siguientes medidas: |
| Aplicaciones principales | Batería, controlador del motor, unidad de distribución de energía (PDU) |
Diseñado para entornos de alta demanda, el Neopowerconector de alimentación híbridoes la solución definitiva para aplicaciones que requieren conexiones de alto voltaje robustas, seguras y confiables.
P: ¿Qué hace que este sea un "conector de energía híbrido"?
A: Esto es unconector de alimentación híbridoporque combina diferentes funciones dentro de una sola carcasa, con dos grandes contactos primarios diseñados para manejar corrientes y voltajes muy altos (hasta 400A/1000V) para la transmisión de energía,junto a los contactos más pequeños diseñados para señales de bajo voltaje (2A/24V)Esto le permite suministrar energía y comunicarse con un dispositivo usando sólo un conector duradero.
P: ¿Qué tan impermeable es este conector? ¿Puede usarse en ambientes húmedos o sucios?
R: Absolutamente. El conector está clasificado en IP67 e IP6K9K. Esto significa que está completamente protegido contra la entrada de polvo y puede sumergirse en hasta 1 metro de agua durante 30 minutos (IP67).La calificación IP6K9K proporciona protección contra lasEsto lo convierte en un sistema de agua de alta temperatura.conector de batería impermeableadecuado para uso en cualquier clima y procedimientos de lavado.
P: ¿Para qué sirven el HVIL y las características de bloqueo secundario?
R: La seguridad es primordial en los sistemas de alto voltaje. El HVIL (High Voltage Interlock) es un circuito de seguridad crítico que asegura que la energía de alto voltaje se apagueantes de esoLa cerradura secundaria es un mecanismo físico que proporciona una capa adicional de seguridad, evitando que el conector se desprenda de la conexión.Conector de 2 pinesEl uso de la tecnología de la información es un factor esencial para evitar la vibración accidental, que es esencial en aplicaciones automotrices e industriales.
P: ¿Cuál es el beneficio del diseño del Poka-yoke?
R: Poka-yoke es un término japonés para "proof-of-error". El conector está diseñado con una forma de llave única que hace físicamente imposible el apareamiento incorrecto.Esto evita daños a los pines de conexión y el equipo conectado, garantizando una conexión perfecta y segura en cada momento.
P: ¿Por qué es importante el blindaje de 360° para este conector de alto voltaje?
R: Las aplicaciones de alta corriente, como las que involucran controladores de motor, pueden generar interferencias electromagnéticas significativas (EMI).El blindaje de 360° actúa como una barrera protectora alrededor de los contactos internos, evitando que este "ruido" interrumpa las señales de bajo voltaje dentro del conector. Esto garantiza que la comunicación de datos de su sistema permanezca clara y fiable.
P: ¿Para qué tamaño de cable está diseñado este conector?
R: Este conector pesado está diseñado para acomodar cables de alimentación grandes con un área de sección transversal que oscila entre 70 mm2 y 95 mm2.Este amplio rango le permite manejar con seguridad y eficiencia corrientes de hasta 400A sin sobrecalentamiento, por lo que es ideal para verdaderos sistemas de alta potencia.
NeoPower se dedica a conectores y cables impermeables de alto voltaje / alta corriente, aplicables para el paquete de baterías de nueva energía, EV, maquinaria pesada, conexión industrial, sistema de tren motriz,almacenamiento de energía solar/eólica, redes inteligentes, AGV, etc.

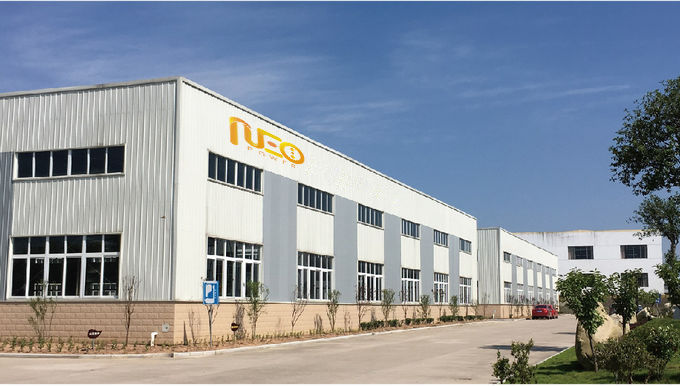

Neopower dispone de dos bases de fabricación situadas en Huizhou, provincia de Guangzhou, para conectores de cáscara de plástico, y en Changzhou, provincia de Jiangsu, para conectores de cáscara de metal, respectivamente.Con una amplia experiencia y un alto nivel de gestión, Neopower ofrece productos de alta calidad y servicios excelentes a clientes de todo el mundo.
La compañía ha aprobado la norma IATF 16949:2016, sistema de control de calidad ISO 9001:2015, y sus productos están aprobados por CE, TVU y RoH.
