Datos del producto:
|
Características principales:
Descripción del producto

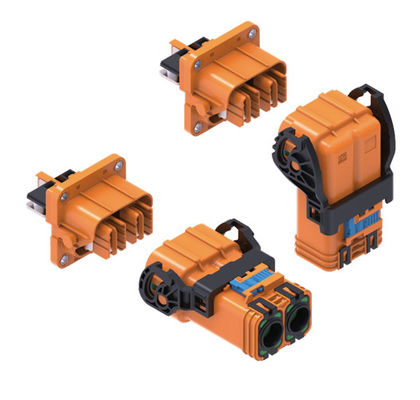

El conector de alto voltaje Neopower conector de 2 pines está diseñado para las aplicaciones más exigentes en los modernos vehículos eléctricos (EV) y sistemas de almacenamiento de energía. Diseñado específicamente para componentes centrales como baterías, controladores de motor y Unidades de Distribución de Energía (PDU), este conector proporciona una conexión segura, fiable y de alto rendimiento en la que puede confiar. Su diseño robusto garantiza una entrega de energía estable en situaciones críticas, lo que lo convierte en la opción principal para ingenieros automotrices e industriales.
Diseñado con la seguridad y la fiabilidad como base, este conector automotriz incorpora múltiples capas de protección. El circuito de enclavamiento de alto voltaje (HVIL) integrado garantiza que la conexión de alta potencia se desenergice de forma segura antes de la desconexión, mientras que el diseño a prueba de contacto y el bloqueo secundario evitan el contacto accidental y aseguran un enlace físico estable. Además, el blindaje de 360° proporciona una protección excepcional contra las interferencias electromagnéticas (EMI), una característica crítica para mantener la integridad de los datos en sistemas complejos. La función de codificación Poka-yoke de este conector de alto voltaje hace que el montaje sea infalible, ahorrando tiempo y evitando errores costosos.
Con una formidable clasificación de corriente de hasta 220A y una capacidad de voltaje de 1000V, este conector está construido para manejar cargas de energía significativas. Su construcción robusta se verifica con una clasificación IP67 e IP6K9K, lo que garantiza el rendimiento incluso cuando se expone a condiciones ambientales adversas. Ya sea que esté desarrollando una nueva plataforma de baterías para vehículos eléctricos o un sistema de control industrial de alta potencia, el conector de 2 pines Neopower ofrece la seguridad, durabilidad y rendimiento inigualables requeridos para la tecnología de próxima generación. Contáctenos hoy mismo para descubrir cómo esta solución de conector avanzada puede elevar su proyecto.
| Atributo | Especificación |
| Aplicaciones principales | Batería, Controlador de motor, Unidad de distribución de energía (PDU) |
| Corriente nominal (Potencia) | 150A (a 35mm²), 220A (a 50mm²) |
| Corriente nominal (Señal) | 2A (a 0.35mm²) |
| Tensión nominal (Potencia) | 1000V AC/DC |
| Tensión nominal (Señal) | 24V AC/DC |
| Tensión de resistencia dieléctrica (Potencia) | 3000V AC (50Hz, Normal) |
| Tensión de resistencia dieléctrica (Señal) | 1000V AC (50Hz, Normal) |
| Rango de temperatura de funcionamiento | -40°C a +125°C |
| Clasificación de protección de ingreso | IP67 e IP6K9K |
| Clasificación a prueba de contacto | IPXXB |
| Rango de cable de alimentación | 35mm² a 50mm² |
| Características de seguridad | Enclavamiento de alto voltaje (HVIL), Función de bloqueo secundario |
| Características mecánicas | Poka-yoke (Codificación a prueba de errores) |
| Blindaje | Blindaje electromagnético de 360° |
El conector de alto voltaje Neopower está diseñado para un rendimiento superior en sistemas de energía exigentes. Su diseño robusto y sus características de seguridad avanzadas lo convierten en la solución perfecta para:
1. ¿Qué lo convierte en un conector de batería para vehículos eléctricos adecuado?
Este conector está diseñado específicamente para el entorno de alta potencia y alta vibración de los vehículos eléctricos. Cuenta con una alta capacidad de corriente de hasta 220A, una clasificación de 1000V y características de seguridad críticas como el enclavamiento de alto voltaje (HVIL). Su amplio rango de temperatura de funcionamiento (-40°C a +125°C) y el robusto sellado IP67 e IP6K9K garantizan la fiabilidad, lo que lo convierte en un conector de batería para vehículos eléctricos ideal para aplicaciones automotrices modernas.
2. ¿Qué es el enclavamiento de alto voltaje (HVIL) y por qué es importante para la seguridad?
El enclavamiento de alto voltaje es una característica de seguridad crucial en un conector de alto voltaje. Es un circuito secundario de bajo voltaje que atraviesa el conector. Antes de que se puedan desconectar los contactos de alimentación principales, el circuito HVIL se interrumpe primero, lo que indica al sistema que apague el alto voltaje. Esto asegura que no se produzca ningún arco eléctrico peligroso durante la desconexión, protegiendo a los operadores y equipos. Nuestro diseño de conector HVIL prioriza este protocolo de seguridad fundamental.
3. ¿Qué nivel de protección ambiental ofrece la clasificación IP67 e IP6K9K?
Esta clasificación indica una protección excepcional contra factores ambientales. La clasificación IP67 garantiza que el conector IP67 es completamente hermético al polvo y puede sumergirse en hasta 1 metro de agua durante 30 minutos sin fugas. La clasificación IP6K9K significa protección contra chorros de agua a alta presión y alta temperatura. Esta doble clasificación hace que nuestro conector de 2 pines sea extremadamente duradero para su uso en aplicaciones expuestas a lavado, lluvia, barro y polvo.
4. ¿Cómo beneficia el blindaje de 360° a mi sistema?
En sistemas con altas corrientes y controles electrónicos sensibles, como un conector de controlador de motor, las interferencias electromagnéticas (EMI) pueden interrumpir el rendimiento o corromper los datos. El blindaje de 360° integrado proporciona un recinto conductor completo alrededor de los contactos, conectando a tierra cualquier ruido eléctrico externo e impidiendo que las propias líneas de alimentación del conector irradien interferencias. Esto garantiza la integridad de la señal y el funcionamiento fiable del sistema.
5. ¿Se puede acoplar este conector incorrectamente?
No. Este conector cuenta con un diseño Poka-yoke, que es un término japonés que significa "a prueba de errores". La carcasa y los contactos del conector están codificados mecánicamente con una forma única que solo permite que se acople con su contraparte correcta y en la orientación correcta. Esta característica del conector poka-yoke elimina el riesgo de daños en los pines o conexiones incorrectas durante el montaje y el mantenimiento en campo.
6. ¿Cuál es la potencia máxima que puede manejar este conector de 2 pines?
El conector está clasificado para una corriente continua de 150A cuando se utiliza un cable de 35mm² y hasta 220A con un cable de 50mm². Con una tensión nominal de 1000V, este conector de 220A es capaz de manejar cargas de energía significativas, lo que lo hace adecuado para una amplia gama de aplicaciones de transmisión de energía de alta demanda, desde PDU hasta líneas de batería principales.
NeoPower se dedica a conectores y cables impermeables de alto voltaje/alta corriente, aplicables para paquetes de baterías de nueva energía, vehículos eléctricos, maquinaria pesada, conexión industrial, sistema de transmisión, almacenamiento de energía solar/eólica, red inteligente, AGV, etc.
Neopower tiene dos bases de fabricación ubicadas en Huizhou, provincia de Guangdong, para conectores de carcasa de plástico, y en Changzhou, provincia de Jiangsu, para conectores de carcasa de metal, respectivamente. Con una rica experiencia y una gestión de alto estándar, Neopower ofrece productos de alta calidad y excelentes servicios a clientes de todo el mundo.
La empresa ha aprobado el sistema de control de calidad IATF 16949:2016, ISO 9001:2015, y sus productos están aprobados por CE, TVU, RoHs.
