Datos del producto:
|
Características clave:
Descripción del producto

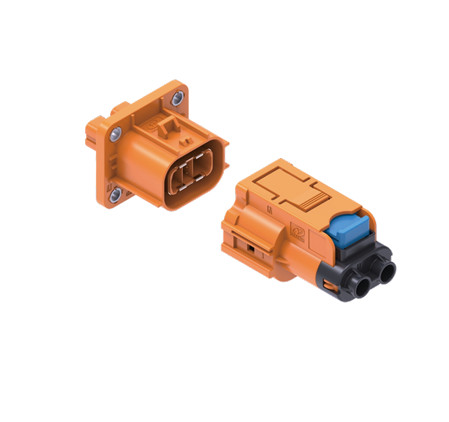

El conector eléctrico Neopower de alto rendimiento de 2 pines 1000V 40A con HVIL, Poka-Yoke,y 360° El blindaje está meticulosamente diseñado para ofrecer un rendimiento excepcional y seguridad en ambientes exigentes de alto voltajeEste conector avanzado de 2 pines es ideal para una amplia gama de aplicaciones, incluyendo compresores de aire acondicionado, calentadores PTC, cargadores a bordo (OBC), convertidores DC-DC,Unidades de distribución de energía (PDU), y unidades de desconexión de baterías (BDU).
Diseñado con la seguridad del usuario y la integridad del sistema como prioridades, este conector integra múltiples características de protección.mientras que el diseño de Poka-yoke evita el desacoplamientoSe incorporan mecanismos de seguridad esenciales como el High Voltage Interlock (HVIL) y los contactos a prueba de tacto para protegerse contra los peligros eléctricos.Este robusto conector eléctrico de 2 pines también cuenta con un blindaje de 360 °, proporcionando una excelente protección contra la EMI y garantizando una integridad óptima de la señal para aplicaciones sensibles.
El conector de 2 pines Neopower admite un rango de cables versátil de 2,5 mm2 a 6 mm2, lo que permite capacidades de transmisión de energía de 20A (2,5 mm2), 32A (4 mm2),con una tensión nominal de 1000 V AC/DC,Además, incluye una transmisión de señal 2A a 24V AC/DC utilizando un cable de 0,35 mm2.Funciona perfectamente en un espectro de temperaturas de -40°C a +125°C y ofrece una protección excepcional con clasificaciones IP67 y IP6K9K, junto con la certificación IPXXB a prueba de tacto. La tensión dieléctrica resistente es de 3000V CA para potencia y 1000V CA para circuitos de señal en condiciones normales,haciendo de estos conectores eléctricos de 2 pines una opción confiable para sistemas críticosPara una conexión confiable y segura en sus aplicaciones de alta potencia, confíe en el Neopower High-Performance 2 Pin Connector.
| Atributo | Valor |
| Marca del producto | Nuevo poder |
| Tipo de producto | Conector eléctrico de 2 pines |
| Aplicaciones principales | Compresor de aire acondicionado, PTC (calentadores con coeficiente de temperatura positivo), OBC (cargador a bordo), DCDC (convertidor CC-CC), PDU (unidad de distribución de energía), BDU (unidad de desconexión de la batería) |
| Función de bloqueo secundario | - ¿ Qué? |
| Rango del cable (circuito de alimentación) | 2.5 mm2 6 mm2 |
| Compatibilidad del cable (circuito de señal) | 0.35 mm2 |
| Poka-yoke (prevención de la falta de apareamiento) | - ¿ Qué? |
| El sistema de bloqueo de alta tensión (HVIL) | - ¿ Qué? |
| Diseño a prueba de tacto | Sí (Cumple con el IPXXB) |
| Protección | Protección completa de 360° |
| Corriente nominal (circuito de potencia) | 20A (con cable de 2,5 mm2) 32A (con cable de 4 mm2) 40A (con cable de 6 mm2) |
| Corriente nominal (circuito de señal) | 2A |
| Válvula de potencia de la unidad de carga | El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable. |
| Voltado nominal (circuito de señal) | 24 V (cambio de corriente) |
| Válvulas de presión de resistencia dieléctrica (circuito de potencia) | Se aplicarán las siguientes medidas: |
| Tensión dieléctrica resistente (circuito de señal) | Se aplicarán las siguientes medidas: |
| Rango de temperatura de funcionamiento | -40 °C a +125 °C |
| Clasificación de propiedad intelectual (protección del medio ambiente) | IP67 y IP6K9K (cuando estén acoplados, para protección contra el polvo y el agua a alta presión/alta temperatura) IPXXB (a prueba de dedos, a prueba de tacto para las partes de conexión no acopladas) |
Preguntas frecuentes (FAQ)
P1: ¿Cuáles son las aplicaciones principales para el conector Neopower 2 pin?
R: El conector Neopower 2 pin está diseñado para un rendimiento robusto en una variedad de sistemas de alta demanda.Sus aplicaciones principales incluyen componentes automotrices críticos como los compresores de aire acondicionado, calentadores PTC (coeficiente de temperatura positiva), OBC (cargadores a bordo) y convertidores DCDC. It's also an ideal high voltage connector solution for Power Distribution Units (PDU) and Battery Disconnect Units (BDU) in electric vehicles and other advanced industrial machinery where reliable power and signal transmission are essential.
P2: ¿Cuáles son las clasificaciones de voltaje y corriente para este conector eléctrico de 2 pines?
R: Este conector Neopower está diseñado para aplicaciones de alta potencia. Para el circuito de alimentación soporta un voltaje nominal de 1000V (AC/DC). La capacidad de corriente nominal para alimentación depende del cable utilizado.:20A para cables de 2,5 mm2, 32A para cables de 4 mm2 y hasta 40A para cables de 6 mm2.
P3: ¿Qué características de seguridad están incorporadas en el conector Neopower 2 pin?
R: La seguridad es primordial en el diseño de este conector automotriz Neopower.Función de bloqueo secundario:Asegura que las mitades del conector permanezcan firmemente acopladas, evitando la desconexión accidental.- ¿ Qué es eso?Este diseño mecánico evita el ensamblaje incorrecto o el emparejamiento incorrecto del conector.El sistema de bloqueo de alta tensión (HVIL):Este circuito crítico de seguridad asegura que el alto voltaje se desconecte antes de que el conector pueda ser desacoplado, protegiendo a los usuarios y el equipo.Diseño a prueba del tacto (IPXXB):Los contactos están protegidos contra el contacto accidental con los dedos, incluso cuando no están acoplados, lo que mejora la seguridad del usuario durante el manejo.
P4: ¿Cómo funciona este conector eléctrico de 2 pines en ambientes hostiles?
R: El conector Neopower 2 pin está construido para soportar condiciones exigentes. Tiene un rango de temperatura de funcionamiento de -40°C a +125°C, lo que lo hace adecuado para entornos extremadamente calientes y fríos.Cuando se aparean, el conector alcanza una clasificación IP67 & IP6K9K, lo que significa que está completamente protegido contra la entrada de polvo y puede soportar chorros de agua de alta presión y alta temperatura.Esto hace que sea una excelente opción para aplicaciones expuestas a la humedad, la suciedad, y el clima desafiante.
P5: ¿Qué tamaños de cable son compatibles con este conector, y ofrece blindaje EMI?
R: Para el circuito de alimentación, este versátil conector de 2 pines tiene secciones transversales de cables que van desde 2,5 mm2 a 6 mm2.el conector dispone de un diseño de blindaje de 360°Este amplio blindaje es crucial para mantener la integridad de la señal y minimizar las interferencias electromagnéticas (EMI).que es particularmente importante en los sistemas electrónicos sensibles que se encuentran en los vehículos modernos y equipos industriales.
P6: ¿Se puede utilizar este conector Neopower tanto para aplicaciones de CA como de CC?
R: Sí, el circuito de alimentación del conector eléctrico de 2 pines Neopower está calificado para 1000V tanto para aplicaciones de corriente alterna (AC) como de corriente continua (DC).el circuito de señal está calificado para 24 V CA/CC, ofreciendo flexibilidad en varios diseños de sistemas eléctricos.
P7: ¿Cuál es la tensión dieléctrica resistente para este conector de alto voltaje?
R: El voltaje dieléctrico resistente, una medida de su capacidad de aislamiento, es robusto para este conector Neopower.Para el circuito de señal, es de 1000V AC (50Hz, en condiciones normales), lo que garantiza la fiabilidad y la seguridad en entornos de alto voltaje.
NeoPower se dedica a conectores y cables impermeables de alto voltaje / alta corriente, aplicables para el paquete de baterías de nueva energía, EV, maquinaria pesada, conexión industrial, sistema de tren motriz,almacenamiento de energía solar/eólica, redes inteligentes, AGV, etc.

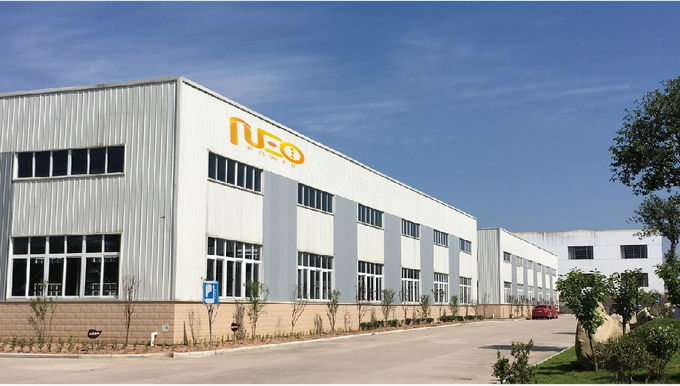

Neopower dispone de dos bases de fabricación situadas en Huizhou, provincia de Guangzhou, para conectores de cáscara de plástico, y en Changzhou, provincia de Jiangsu, para conectores de cáscara de metal, respectivamente.Con una amplia experiencia y un alto nivel de gestión, Neopower ofrece productos de alta calidad y servicios excelentes a clientes de todo el mundo.
La compañía ha aprobado la norma IATF 16949:2016, sistema de control de calidad ISO 9001:2015, y sus productos están aprobados por CE, TVU y RoH.
