Datos del producto:
|
| Grado de protección: | Protección IP20B | Resistencia al aislamiento: | minuto de 5000 mΩ minuto (seco) de 200 mΩ (derecho los 95%) |
|---|---|---|---|
| Ciclos de acoplamiento mínimos: | 100 veces | Método de terminación: | En el caso de las personas con discapacidad. |
| Válvulas de tensión: | El valor de las emisiones de CO2 de las instalaciones eléctricas de combustión renovable | Nivel de tensión: | Hasta 100V |
| Material de contacto: | Leguras de cobre | orientación: | Ángulo recto |
| Temperatura de funcionamiento: | -40℃ ~125℃ | Materiales para la vivienda: | de plástico térmico |
| Espray de sal: | 144H (aparentado) | Presión de trabajo: | 0.5~1.6 barras |
| CPA: | Con el | Sistema de bloqueo: | CPA/TPA (Sí, por lo general con CPA/TPA) |
| Medidor de alambre: | 10-12 AWG |
Características clave:
Descripción del producto

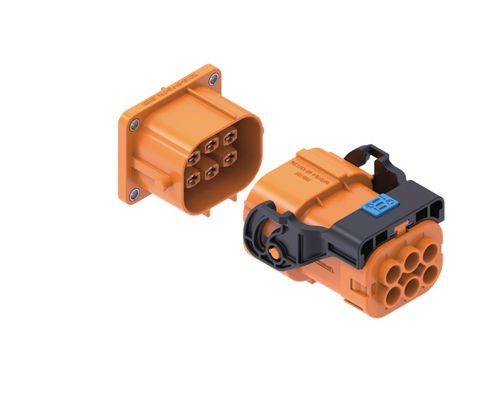

ElConector automotriz de 6 pines de alta tensión de 1000 V de Neopowerha sido diseñado con experiencia para satisfacer las exigencias de los sistemas de vehículos eléctricos modernos, diseñado para aplicaciones de alto rendimiento como cargadores a bordo (OBC) y unidades de desconexión de baterías (BDU),Este conector proporciona un puente seguro y confiable para la transmisión de energía y señalSe distingue entre varios6 tipos de conectores de pinespor su excepcional durabilidad y sus características de seguridad integradas.
Este conector, diseñado para ser fiable en ambientes adversos, garantiza un rendimiento máximo y cuenta con un amplio blindaje de 360° para mantener la pureza de la señal.que es crítico en la electrónica compleja del vehículoEl diseño del conector también incluye un sistema de llave Poka-Yoke, lo que imposibilita el acoplamiento incorrecto y simplifica el proceso de ensamblaje, una característica que a menudo se destaca en un dispositivo de conexión.Diagrama del conector de 6 pinesLa combinación de un bloqueo secundario y un diseño a prueba de tacto proporciona capas de seguridad esenciales para los técnicos y los usuarios finales que interactúan con sistemas de alto voltaje.Conector de 6 pines masculinoo elConector de 6 pines femenino, cada parte está construida para un ajuste seguro y sellado.
Este componente es más que un simple conector; es una protección crítica para su cadena de suministro de energía.Con su capacidad para soportar temperaturas extremas y resistir la entrada de acuerdo con las normas IP67 e IP6K9K, el NeopowerConector de 6 pinesEs la opción definitiva para los ingenieros que buscan una solución de conectividad confiable, segura y de alto rendimiento para automóviles, vehículos eléctricos,y otras aplicaciones de transporte exigentesPóngase en contacto con nosotros hoy para saber cómo este conector avanzado puede mejorar su próximo proyecto.
| Atributo | Especificación |
| Configuración del núcleo | |
| Número de pines | 6 pines (4 de potencia + 2 de señal) |
| Aplicaciones principales | Cargador a bordo (OBC), unidad de desconexión de la batería (BDU), sistemas de alta tensión de vehículos eléctricos |
| Rendimiento eléctrico | |
| Voltagem nominal (potencia) | 1000 V de corriente alterna |
| Válvulas de carga de los motores de las categorías M1 y M2 | 24 V AC/DC |
| Corriente nominal (potencia) | 35A (@ 6mm2), 30A (@ 4mm2), 25A (@ 2.5mm2) |
| Corriente nominal (señal) | 2A (@ 0,35 mm2) |
| Resistencia dieléctrica (potencia) | Se aplicarán las siguientes medidas: |
| Resistencia dieléctrica (señal) | Se aplicarán las siguientes medidas: |
| Físico y medioambiental | |
| Temperatura de funcionamiento | -40 °C a +125 °C |
| Protección de entrada (IP) | Se aplicarán los siguientes requisitos: |
| Protección a prueba de contacto | Se aplicará el método de ensayo de la prueba de presión. |
| Rango de cable compatible | 2.5 mm2 a 6 mm2 (potencia) |
| Características y seguridad | |
| Características de seguridad | Función de bloqueo secundario de alta tensión (HVIL) |
| Sistema de apareamiento | Poka-Yoke (la clave a prueba de errores) |
| Protección | Protección 360° para la protección EMI/EMC |
Diseñado para ambientes de alta demanda y de misión crítica, el Neopower 1000VConector para automóviles de 6 pinesSu diseño robusto y sus características de seguridad avanzadas garantizan un rendimiento fiable donde más importa.
Aplicaciones principales:
¿Qué hace que este conector sea adecuado para sistemas automotrices de alto voltaje?
Esto...Conector de 6 pines para automóvilesEste modelo está diseñado específicamente para los ambientes más rigurosos de los vehículos eléctricos.y un rango de temperatura de funcionamiento extremadamente amplio de -40°C a +125°CLo más importante es que sus características de seguridad integradas como HVIL son esenciales para proteger los sistemas de alto voltaje.
¿Qué es HVIL y por qué es importante para este conector de 6 pines?
HVIL significa High-Voltage Interlock Loop. Es una característica de seguridad crítica que funciona como un circuito de retroalimentación.Conector de 6 pines masculino y femeninoSi las piezas pueden separarse, el circuito HVIL señala al sistema que apague la energía de alto voltaje.Esto evita arcos eléctricos peligrosos y asegura que el conector es seguro para manejar durante la desconexión.
¿Cómo se asegura una conexión correcta y segura?
Nuestro conector utiliza dos características clave para esto. Primero, tiene un diseño Poka-Yoke, que es una forma de prueba de errores que evita físicamente que el conector se acople incorrectamente.Incluye un mecanismo de bloqueo secundario que proporciona un clic táctil y audible," que confirma que el conector está completamente instalado y protegido contra las vibraciones y la desconexión accidental.
¿Se puede usar este conector como fuente de alimentación de conector de 6 pines primario para mi aplicación?
Con una corriente nominal de hasta 35A en sus contactos de alimentación y una potencia nominal de 1000V, este conector está diseñado específicamente para suministro de energía.Es una opción ideal para transferir con seguridad altos niveles de energía de una batería o unidad de distribución a componentes como un cargador a bordo, lo que la convierte en un componente central de laFuente de alimentación con conector de 6 pinesEn la cadena.
¿Qué tan duradero es este conector en condiciones climáticas adversas o ambientes industriales?
Este conector está construido para soportar condiciones extremas. Tiene una clasificación IP67 e IP6K9K, lo que significa que está completamente sellado contra el polvo y puede resistir los chorros de agua de alta presión y alta temperatura.Combinado con su amplio rango de temperatura de funcionamiento, garantiza un rendimiento fiable en ambientes expuestos a humedad, suciedad y choque térmico.
¿Qué tipos de cables y diagramas de cableado son compatibles?
Este conector es versátil. Los cuatro contactos de alimentación son compatibles con tamaños de cable que van desde 2,5 mm2 a 6 mm2, mientras que los dos contactos de señal están diseñados para cable de 0,35 mm2.Esta flexibilidad permite a los diseñadores utilizar calibradores de alambre adecuados para diferentes cargas de corrienteMientras que no proporcionamos un sistema universalDiagrama del conector de 6 pines, el diseño de Poka-Yoke y el diseño claro simplifican la integración en los esquemas de su sistema.
¿Cómo es diferente de un conector estándar de 6 pines para un remolque o GPU?
Aunque pueden compartir el mismo número de pines, este es un componente altamente especializado.Remolque con conector de 6 pinesenchufe oGPU con conector de 6 pinesEn el caso de los conectores que funcionan a bajos voltajes (normalmente 12 V), nuestro conector está diseñado para aplicaciones de alto voltaje (1000 V) y de alta corriente.materiales superiores para la resistencia térmica, y el blindaje de 360°, que no se encuentran en los conectores estándar de consumo o de baja tensión.
NeoPower se dedica a conectores y cables impermeables de alto voltaje / alta corriente, aplicables para el paquete de baterías de nueva energía, EV, maquinaria pesada, conexión industrial, sistema de tren motriz,almacenamiento de energía solar/eólica, redes inteligentes, AGV, etc.
Neopower dispone de dos bases de fabricación situadas en Huizhou, provincia de Guangzhou, para conectores de cáscara de plástico, y en Changzhou, provincia de Jiangsu, para conectores de cáscara de metal, respectivamente.Con una amplia experiencia y un alto nivel de gestión, Neopower ofrece productos de alta calidad y servicios excelentes a clientes de todo el mundo.
La compañía ha aprobado la norma IATF 16949:2016, sistema de control de calidad ISO 9001:2015, y sus productos están aprobados por CE, TVU y RoH.
