Datos del producto:
|

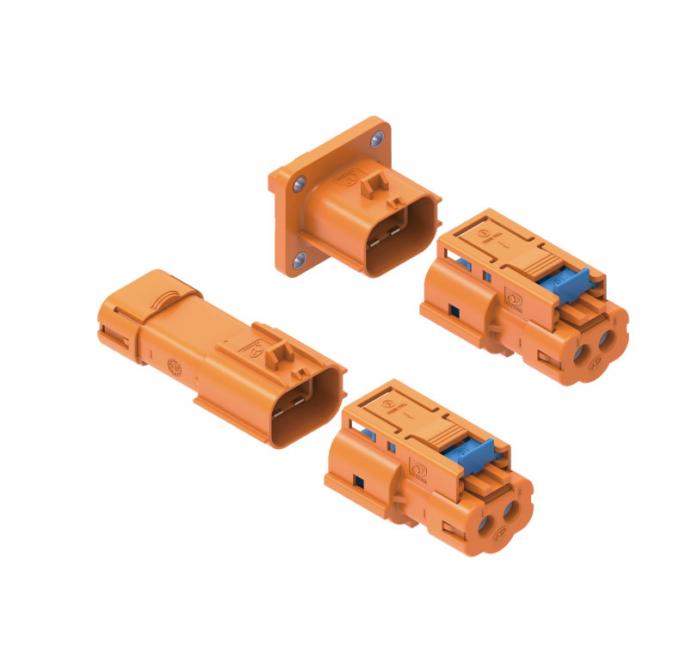

El EV de alto voltaje NEOPOWER 800V 20AConector de alimentación de 2 pineses una solución de interconexión de vanguardia de Neopower, diseñada para un rendimiento superior y seguridad en los sistemas de vehículos eléctricos (EV) de alto voltaje. Diseñado para administrar de manera confiable la energía para componentes como cargadores a bordo (OBC), convertidores DCDC, unidades de distribución de energía (PDU) y calentadores PTC, este conector garantiza una conexión robusta y segura de alta potencia y dos polas, que excede las capacidades de baja potencia común de baja potenciaConectores de 2 pines.
Características clave:
El EV de alto voltaje NEOPOWER 800V 20AConector de alimentación de 2 pinesestá meticulosamente diseñado para servir como un enlace crítico en las arquitecturas modernas de vehículos eléctricos y las aplicaciones industriales de alta potencia. Mientras proporciona la integridad fundamental de una alta capacidadConector de 2 pinesPara la transferencia de potencia primaria, integra funcionalidades avanzadas de seguridad y señal es esenciales para sistemas como PDU, BDU, compresores de aire acondicionado y convertidores DCDC. Su diseño robusto garantiza una entrega de potencia estable y una comunicación de señal confiable, lo cual es primordial para la eficiencia y la seguridad deConectores OBCy otros componentes EV críticos.
La seguridad está a la vanguardia del diseño de este conector. El circuito integrado de enclavamiento de alto voltaje (HVIL), la construcción a prueba de táctil (IPXXB incluso cuando no se clasifican), la tecla Poka-Yoke y la función de bloqueo secundario funcionan en concierto para proteger contra la exposición accidental a altos voltajes y garantizar un apareamiento correcto y seguro. Estas características son indispensables para cualquierconector EV de alto voltaje, proporcionando tranquilidad durante el montaje, operación y mantenimiento. Los usuarios que buscan una actualización significativa en seguridad y confiabilidad sobre más simpleConector de cable de 2 pinesLas soluciones para circuitos de alta energía encontrarán estas características invaluables.
Diseñado para la durabilidad, el conector Neopower ofrece una protección incomparable contra los factores ambientales. Los guardias de blindaje de 360 ° contra EMI, cruciales para la electrónica sensible en las proximidades, mientras que las clasificaciones IP67 e IP6K9K confirman su resistencia contra el polvo, la entrada de agua y los exigentes procesos de limpieza a menudo encontrados en entornos automotrices e industriales. Este nivel de protección, combinado con un amplio rango de temperatura operativa, garantiza un rendimiento duradero, ya sea utilizado comoConector de pduo en otras aplicaciones expuestas de alto voltaje. Con sus especificaciones robustas y su conjunto integral de características, este conector es la mejor opción para los desarrolladores que buscan una solución de interconexión de alto voltaje confiable y segura.
Atributos del producto
| Atributo | Valor |
| Marca | Neopotular |
| Nombre del producto | NEOPOWER 800V 20A Conector de potencia EV de 2 pines de alto voltaje con HVIL, blindaje de 360 ° y clasificación IP6K9K |
| Voltaje nominal (circuito de alimentación) | 800V (AC/DC) |
| Corriente nominal (circuito de alimentación) | Hasta 20a (con cable de 4 mm²), 16a (con cable de 2.5 mm²) |
| Voltaje nominal (circuito de señal) | 24V (AC/DC) |
| Corriente nominal (circuito de señal) | 2a (con cable de 0.5 mm²) |
| Características de seguridad clave | HVIL (enclavamiento de alto voltaje), función de bloqueo secundario, poka-eke (a prueba de errores), a prueba de tacto (IPXXB) |
| Protector | Blindaje de EMI de 360 ° completo |
| Calificación IP | IP67 e IP6K9K (conector acoplado); IPXXB (seguridad a prueba de tacto) |
| Rango de temperatura de funcionamiento | -40 ° C a +125 ° C |
| Rango de cable aplicable (alimentación) | 2.5 mm² - 4 mm² |
| Rango de cable aplicable (señal) | 0.5 mm² |
| Voltaje dieléctrico resistente (potencia) | 3000VAC @ 50Hz (condiciones normales) |
| Voltaje dieléctrico resistente (señal) | 1000VAC @ 50Hz (condiciones normales) |
| Aplicaciones principales | EV Cargadores a bordo (OBC), convertidores DCDC, unidades de distribución de energía (PDU), calentadores PTC, compresores de aire acondicionado, unidades de desconexión de la batería (BDU) |
| Lugar de origen | Guangdong, China |
¿Tienes consultas sobre nuestra potencia de alto voltaje? ¡Te tenemos cubierto!
P: Llamas a esto un "conector de alimentación de 2 pines", pero parece más complejo. ¿Qué da?
A: ¡Esa es una observación aguda! En el fondo, este conector ofrece una potencia grave a través de dos contactos primarios y robustos, esa es la parte de "potencia de 2 pines". Pero tiene razón, está rodeado de características avanzadas como HVIL (enclavamiento de alto voltaje) y pines de señal, lo que lo convierte en una solución sofisticada para sistemas EV de alto voltaje, mucho más allá de lo típico de los tipos típicos del conector de 2 pines como un conector básico de 2 pines o el conector Molex 2 pines.
P: Entonces, ¿no es así como el "conector de 2 pines 12V" común que podría usar para accesorios automotrices o tiras LED?
A: ¡Precisamente! Si bien esos tipos de conector de 12 V 2 PIN son excelentes para necesidades de energía más bajas, como una configuración del conector LED de 2 pin o tareas simples de conector automotrices de 2 pines, ¡nuestro conector neopower está diseñado para una friolera de 800 voltios! Está construido para las principales arterias eléctricas de vehículos eléctricos: piense en cargadores a bordo (OBC), convertidores DCDC y unidades de distribución de energía (PDU).
P: Veo mucho sobre diferentes recuentos de pin como "conector de 24 pines" o "conector de 20 pines" para cosas como la alimentación ATX de la computadora. ¿Cómo se relaciona esto?
A: ¡Buena pregunta para el contexto! Esos conectores de 24 pasadores (como un conector ATX), o incluso conectores de 25 pin o 26 pines, generalmente están diseñados para transportar muchas señales diferentes de bajo voltaje o líneas eléctricas para la electrónica. Nuestro enfoque con este conector EV NEOPOWER está en transmitir de manera segura y confiable una potencia muy alta a través de sus dos postes principales, complementado por líneas de seguridad y señal dedicadas. Es una bestia diferente, especializada para aplicaciones EV de alta energía en lugar de datos complejos o múltiples rieles de baja potencia.
P: ¿Qué es "Hvil", y por qué es un gran problema para un enchufe de 2 pasadores de alto voltaje "como este?
R: ¡HVIL representa el bucle de bloqueo de alto voltaje, y es una característica de seguridad súper importante! Antes de que los principales contactos de potencia de alto voltaje puedan activarse o desconectarse, el circuito HVIL confirma que el sistema está en un estado seguro. Es como un apretón de manos inteligente que protege a los técnicos y el equipo en sí. No encontrará esto en un conector simple de pin de 2 cables.
P: "a prueba de tacto" suena bien, pero ¿qué significa prácticamente para mí al manejar estos conectores?
R: Significa que usted (o un técnico) no puede tocar accidentalmente piezas de alto voltaje en vivo, ¡incluso cuando las mitades masculinas y femeninas del conector de 2 pines no están clasificadas! Nuestro conector cumple con el estándar IPXXB, asegurando que los dedos o sondas no puedan acceder a ningún conductor peligroso. Es una capa de seguridad crítica para cualquier persona que trabaje con sistemas EV de alto voltaje.
P: ¿De qué se trata la "función de bloqueo secundario"? ¿Es para seguridad adicional?
A: ¡Exactamente! El bloqueo principal le brinda ese clic satisfactorio, que le haga saber que está acoplado. El bloqueo secundario es un mecanismo adicional que garantiza que la toma del conector de 2 pines y el enchufe se mantengan firmemente conectados, especialmente en entornos de alta vibración comunes en los vehículos. ¡Evita la desconexión accidental, lo cual es vital cuando se trata de 800 voltios!
P: Usted enumera IP67 e IP6K9K. ¿Puede este conector manejar un empapado grave o un lavado a presión?
A: ¡Apuesta! IP67 significa que es de polvo y puede sumergirse en agua hasta 1 metro. Pero IP6K9K es aún más difícil: significa que este conector de 2 polos de alto voltaje puede soportar chorros de agua de alta presión y alta temperatura. Entonces, sí, está construido para sobrevivir a condiciones duras, por lo que es una solución de conector de 2 pines impermeable realmente robusta para los vehículos eléctricos.
P: ¿Qué tipo de temperaturas puede manejar este conector? ¡Los vehículos eléctricos pueden ponerse bastante calurosos o fríos!
R: ¡Lo hemos diseñado para exactamente esos extremos! Este conector funciona de manera confiable en un rango de temperatura desde un frío -40 ° C hasta un quemador +125 ° C. Eso cubre casi cualquier entorno en el que se encuentre un vehículo eléctrico en el que se encuentre.
P: ¿Cuáles son los materiales principales utilizados? Necesito algo duradero.
R: Utilizamos plásticos de ingeniería robustos y de alta calidad para la vivienda que pueden soportar el estrés mecánico y los fluidos automotrices duros. Los contactos en sí están hechos de aleaciones de cobre de alta conductividad para garantizar una transferencia de potencia y durabilidad eficientes. Se trata de confiabilidad a largo plazo para estas interconexiones de potencia EV.
P: ¿Cuánta corriente y voltaje pueden manejar los principales contactos de potencia y los contactos de señal?
R: Los dos contactos de potencia principales están clasificados para 800V (AC/DC) y pueden transportar hasta 20A (con cable de 4 mm²). Los contactos de señal auxiliar están diseñados para 24V (AC/DC) y 2A, perfectos para esas importantes líneas de comunicación y HVIL.
P: ¿Qué tamaño de cables debo usar con este conjunto de "cable de conector de 2 pines"?
R: Para las líneas eléctricas, este conector está diseñado para cables que van desde 2.5 mm² a 4 mm². Para las líneas de señal, normalmente usará cables de 0.5 mm². Esto le brinda un buen rango para varias aplicaciones de potencia EV.
P: ¿Este conector tiene alguna característica que me impida conectarlo de manera incorrecta?
A: ¡Sí, lo hace! Cuenta con lo que se llama liquidación "Poka-Yoke". Esto significa que las carcasas masculinas y femeninas del conector de 2 pines tienen formas o llaves únicas que solo les permiten acoplarse en la orientación correcta. ¡No más adivinanzas o polaridad inversa accidental en estas conexiones críticas!
P: ¿Es este conector algo que encontraría como un "conector automotriz de 2 pines" genérico en una tienda de piezas local, tal vez como un conector de Delphi o Deutsch 2 pines?
R: Si bien las marcas conocidas como Delphi o Deutsch son excelentes conectores automotrices de 2 pines para varias funciones de vehículos (a menudo sistemas de 12 V o 24 V), este conector Neopower es un componente altamente especializado para los sistemas de alto voltaje de EV. Por lo general, no encontrará un conector con clasificación IP6K9K de 800V, equipado con HVIL de este calibre en un pasillo general de autopartes. Está diseñado para aplicaciones específicas de OEM y de alto rendimiento.
P: Necesito conectar algunas luces LED en mi vehículo. ¿Es este "conector LED Strip 2 Pin" adecuado para eso?
R: Honestamente, ¡este conector sería una exageración grave para las tiras LED! Para las necesidades del conector LED de 2 pines, un conector de 2 pines impermeable y menos costoso y menos costoso sería perfectamente adecuado. Este conector Neopower está diseñado para manejar una potencia significativa para los componentes EV principales.
P: Si necesito eliminarlo o desconectarlo, ¿es complicado como algún "conector de 24 pines cómo eliminar" los procedimientos de electrónica?
R: Está diseñado para una conexión segura, lo que significa que no solo aparecerá. Sin embargo, también está diseñado para la capacidad de servicio de técnicos capacitados. Los mecanismos de bloqueo (primarios y secundarios) son sencillos para operar con la comprensión correcta, asegurando tanto la seguridad como la accesibilidad cuando es necesario, ¡ciertamente menos complejo que tratar con conectores de datos de múltiples múltiples pasadores grandes!
P: ¿Por qué debería elegir este conector neopotral sobre otros métodos potenciales de conexión de alto voltaje?
R: Cuando elige este conector Neopower, está recibiendo una solución llena de características de seguridad (HVIL, a prueba de tacto, bloqueo secundario, Poka-Yoke), sellado ambiental excepcional (IP67 e IP6K9K) y blindaje de 360 °, todo clasificado para 800V. Es un paquete integrado diseñado para los rigores de las aplicaciones EV, que ofrece confiabilidad donde más importa.
P: ¿Qué tipo de aplicaciones son el punto óptimo para este conector avanzado de "potencia de 2 pines"?
R: Realmente se destaca en la conexión de componentes de alto voltaje dentro de los vehículos eléctricos. Piense en cargadores a bordo (OBC), convertidores DCDC, unidades de distribución de energía (PDU), calentadores PTC de alto voltaje y compresores de aire acondicionado. En cualquier lugar que necesite transferir de manera segura y confiable una potencia significativa a altos voltajes en un EV, esta es su opción.
P: Si tengo requisitos muy específicos para una conexión de alto voltaje, ¿puede ayudarlo?
A: ¡Absolutamente! Entendemos que los sistemas de alto voltaje pueden tener demandas únicas. Si bien este es un producto estándar, le recomendamos que se comunique con nuestro equipo para discutir su aplicación específica. Podemos ayudarlo a determinar si este conector es el ajuste perfecto o guiarlo hacia otras soluciones. ¡Estamos aquí para impulsar su innovación!
